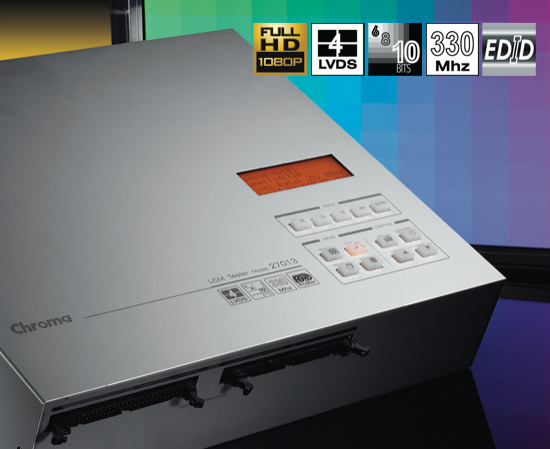

液晶模組測試器 Model 27013

液晶模組測試器
產品特色
  • LVDS 訊號支援
    • 1, 2, 4 Channel輸出
    • 支援色深6, 8, 10 bits
    • 2輸出端
    • 點頻率可達330MHz (1 Link 135MHz, 2 Link 270MHz, 4 Link 330MHz)
  • 顯示畫面解析度可達 2560x1600/60MHz
  • 30組Timing, Power, Program選擇
  • 64種圖像選擇及編輯
  • Vdd輸出全頻可調3.3~13V/3.5A
  • 支援Vbl內外部電壓輸出
  • DC Power OCP設定
  • EDID讀出, 寫入, 比對
  • 10組EDID資料儲存
  • 手/自動圖像切換
  • Pattern自動切換delay時間可控制
  • Vdd, Vbl外部電源開啟時序控制
  • RGB Signal Reverse快速鍵
  • RS232控制介面

Chroma 27013為一款攜帶型並具備支援高解析度大尺寸液晶模組測試設備,可提供液晶模組測試所需的訊號、電源及檢測圖像。使用者可透過應用軟體於PC端自行編輯各式不同的時序參數及圖像,於機器上做自動執行或手動控制之單鍵操作,快速切換Timing/Pattern/Program模式進行,其簡易方便操作方式搭配複合式按鍵功能使用,可廣泛應用於研發 /品保/品質驗証/售服/業務等液晶模組相關測試領域。

 主要功能及特點

符合Full HD 120Hz測試

本機主要提供LVDS訊號,其點頻率為330MHz (1 Link 135MHz, 2 Link 270MHz, 4 Link 330MHz),測試畫面解析度最高可達2560x1600,符合現今各種面板標準測試信號及Full HD 120Hz(Double Frame Rate)量測需求。

輸出電源提供、量測及判定

系統提供3.3~13V/3.5A VDD輸出電源,使用者可依據液晶模組的電氣特性,設定自動量測。每個輸出頻道能模擬電源開/關之時序關係、及過電壓保護之功能,當電源參數超出預先定義的範圍時,產生保護動作。

提供完整的測試圖像

大容量的儲存記憶體,提供30組Timing/64組Pattern,內建多種標準測試圖像,可產生10Bit灰階、純色、彩條、文字、十字等畫面。

RGB獨立信號控制

在操作方面,Chroma 27013面板提供快速單鍵操作模式:R、G、B、Inversion信號獨立去除及恢復功能 - 在顯示畫面時,可單獨控制去除或恢復三原色信號其中之一。Inversion功能可反轉畫面上之Pattern顯示。Timing, Pattern, Program, Power模式 – 使用者可於PC 端應用軟體建構待測物專屬之測試程式後,於面板中直接進行單鍵操作選擇。另外於VDD的快速鍵,可直接切換內建三段式固定電壓設定值3.3V, 5V, 12V,以快速符合多數液晶模組測試之電源輸出條件選擇。

RS232介面供資料上傳/下載

本產品搭配PG MASTER軟體進行測試程式編輯應用,並提供RS-232傳輸介面之資料控制盒供編輯資料之上傳或下載。使用者可利用資料控制盒將測試程序於不同單機中做直接更新,不需再另外於PC端控制,可有效節省測試時間。

Chroma 27013搭載完整的測試功能及高精確度之信號及電源,採20x4 LCD顯示幕,擁有輕巧的體積及人性化使用介面,其小型化的設計,可靈活運用於各種測試環境下;並滿足需要經常移動的使用單位,其強大功能及測試度快的優點,可為生產測試上最佳利器。


產品詢價

請勾選您欲詢問的產品,並點選下方「加入詢價車」按鈕。
您可以一次加入多項產品,並點擊網頁右側詢價車圖示完成詢價。

所有規格如有更改,恕不另行通知。
選擇
型號
敘述

液晶模組測試器

資料存取盒

轉換板 50pin to 34pin
