視頻信號圖形產生器 Model 2234

  • CE Mark
視頻信號圖形產生器
產品特色
  • 多媒體影音格式播放支援
  • 最高可支援至1080p高畫質解析度
  • 具多端口獨立輸出測試應用
    • 3個HDMI port輸出
    • 2個DisplayPort輸出
    • 2個SCART端口(一個輸出/一個輸入)
  • DisplayPort V1.1a 頻率 270MHz
  • DisplayPort 支援 HDCP V1.3
  • 支援手/自動 DisplayPort 功能設定
    • 2 Link rate (1.62 / 2.7Gbps)選擇
    • 1, 2, 4 Video Lane選擇
    • 0 / 3.5 / 6 / 9.5dB pre-emphasis選擇
    • 400 / 600 / 800 / 1200mV Swing Level選擇
  • HDMI V1.3b (具有 24,30,36bit 色深 /xvYCC / CEC / LipSync支援)
  • 支援DVI Dual HDCP測試應用
  • HDCP支援Auto / Manual Mode
  • HDMI及DisplayPort多端口輸出可獨立設定
  • DVI、HDMI、DisplayPort其HDCP功能可獨立開關設定
  • Y、Pb、Pr / Y、Cb、Cr /Y、R-Y、B-Y 色差輸出
  • S-Video / CVBS / SCART / RGB /色差端子 / D端子
  • NTSC / PAL / SECAM 電視信號提供
  • EDID 讀出 / 寫入 / 對比
  • 光纖 / 同軸音頻輸入 (SPDIF)
  • 支援圖形動態位移功能 (Scrolling)
  • 內建中國高清標準檢測圖像
  • HDMI / DVI 隨插即用功能

為滿足現今顯示器在動態畫面的表現,2234多媒體訊號產生器結合多媒體的播放技術,提供多種動畫格式可作為顯示器畫質評價的測試應用

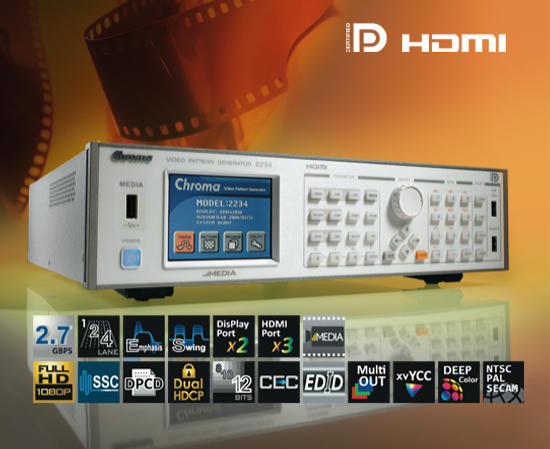

Chroma 2234視頻信號圖形產生器為一款多功能測試設備,擁有高速訊號傳輸特性,提供高解析度的測試品質及多重輸出類型支援,符合現今及未來多媒體視訊測試解需要,如:LCD Monitor / LCD TV / PDP / Projector。

本產品同時提供類比及數位信號,並支援多端口獨立輸出測試及多媒體影音格式播放應用。

在數位訊號的部分:TMDS輸出,其點頻率最高可達330MHz,且測試畫面解析度可支援超過UXGA,另外因應更高頻訊號測試,本機支援 DVI Dual HDCP測試,可支援至雙通道DVI測試應用。

Chroma 2234支援最新高解析多媒體數位影音傳輸介面HDMI V1.3規範,提供高速頻寬及色深,支援24,30,36位元(RGB或YCbCr)與新一代色彩標準 xvYCC及SYCC、Adobe RGB、Adobe YCC(CEA-861E),實現真正自然色且高解析度的影像畫面。

DisplayPor t為VESA所核定的新一代視頻輸出介面,其訊號傳輸由主通道、AUX CH與熱插拔(HPD)三種信號所組成,主通道由4條線路所組成(1、2、4Lane),每一條可支援2.7Gbps 或1.62Gbps傳輸速率,4條線路最多可以實現 10.8Gbps。Chroma 2234提供DisplayPort標準格式,其主要特點有:DPCD(DisplayPort Configuration Data)為DisplayPort通訊上主要功能,提供source與sink連結溝通橋樑。本機可提供連結後以手、自動方式進行參數調整(如:Lane,Main link rate等)。應DisplayPort於長距離傳輸中可能產生之訊號衰減,亦可在此調整Pre-emphasis與Swing的電壓。

另外Chroma 2234也提供SSC(Spread Spectrum Clock,一種展頻技術用來消除EMI)測試支援,可大幅降低顯示器和元件介面間電磁干擾的問題,簡化工程師在產品設計上複雜度。

為提供多元化測試應用,本產品可支援多種影音及圖片檔案格式播放,最高可支援至1080p解析度。另外為滿足使用者一次多端口獨立輸出測試應用,本機內建3個HDMI及2個DisplayPort端口,皆可執行獨立輸出設定,可大幅縮短測試時間,快速完成測試程序。

在操作方面,Chroma 2234採用全彩式圖形化界面及超大容量的儲存記憶體,並內建多種特殊測試圖像,如:xvYCC、HDCP&E-EDID、8/10/12bit deep color、CEC 、Lipsync及中國高清檢測圖像等,提供使用更簡易快速的測試判定,有效節省時間,使產能達到成本控制。

另外本產品於測試時可利用遠端遙控盒(選購)的控制取代直接面板編輯,可增加測試空間上靈活運用,適合產線大量使用。亦可於PC端應用軟體VPG Master自行編輯各種不同的時序參數及測試圖像,其簡易之操作介面及完整之測試功能將可適於所有視訊及相關產業之研究開發、生產測試、品質驗證應用。


產品詢價

所有規格如有更改,恕不另行通知。
選擇
型號
敘述

視頻信號圖形產生器

遠端控制盒

USB 隨身碟 1GB
