回收式电网模拟电源 Model 61809/61812/61815

回收式电网模拟电源
回收式电网模拟电源
回收式电网模拟电源
回收式电网模拟电源
产品特色
  • 功率规格:
    • 61809:9kVA
    • 61812:12kVA
    • 61815:15kVA
  • 电压规格:0~350V
  • 频率规格:30Hz~100Hz/DC
  • 3U高度具备最大15kVA之高功率密度设计
  • 全触控面板搭配直观的UI 设计
  • 可选择单相、三相输出模式
  • 能源回收功能,可提供100%额定电流回收能力
  • 符合EV、PV inverter及Smart Grid相关产品测试应用
  • 可设定电压和频率的输出变动率
  • 可设定电压和电流的输出限制
  • 可设定电压波形0~360度开关机角度
  • 输出电压变化的同步TTL信号
  • LIST、STEP、PULSE模式做测试电源扰动(PLD)模拟
  • 谐波和间谐波的失真波形合成
  • 参数量测功能包括各阶电流谐波成份
  • 全球通用的输入电压规格
  • 标配远端介面USB、LAN
  • 选配远端介面GPIB、CAN
  • 可透过并联模式提供更大输出功率 (三相模式)
  • 回收式交流负载选配功能

➥ 电脑图形化操作介面 Soft Panel Regenerative AC Load Function for Model 61800


61809/61812/61815机种为Chroma 61800回收式电网模拟电源系列中,功率为9kVA/12kVA/15kVA的电源测试仪器产品。此机种以3U机体高度具备最大15kVA输出功率,实现高功率密度设计;且具有单相、三相输出模式;输出电压范围可达相电压350V、线电压606V,透过单相三线配置可达单相电压700V;此外更可透过主从控制实现多台单机并联组合,提供更大输出功率以满足测试需求。

Chroma 61809/61812/61815机种具备能源回收功能,可提供使用者完善的节能方案。待测物在测试中所产生的能量可以完全经由机器回馈到电网,而不是在测试过程以热能消耗,达成环保节能的目的。借此,61809/61812/61815机种可适用于市面上各项绿能相关产业测试,如太阳能逆变器、储能系统(ESS)、电力调节系统(PCS)、微电网(Micro grid)、电力相关硬体回路模拟(PHIL)、电动车电源设备(EVSE)、车载充电器(OBC)及双向车载充电器(BOBC)等等。

法规测试部分,61809/61812/61815机种适用于电动车对电网测试(V2G)、电动车对负载测试(V2L)、电动车对住家放电测试(V2H)、能源储存系统测试(ESS)、IEC 61000 -3-2/-3-3/-3-11/-3-12 (国际法规对于交流电压测试需求)、IEEE1547/IEC 62116(绿能发电相关国际规范)。

Chroma 61809/61812/61815机种使用全数位式控制技术,可在最大相电压350V及频率30Hz到100Hz的输出范围下提供最大功率,所有型号都可输出非常纯净的正弦波,可在50Hz/60Hz满载输出下低于0.5%总谐波失真率;此外不仅可输出纯交流电压,还有直流输出模式以及交流加直流输出模式,可扩大应用于纯直流电测试,以及交流电含直流偏压成份的测试应用;电流输出能力可提供方均根电流的3倍峰值电流,适用于待测物的输入涌浪电流测试。

Chroma 61809/61812/61815机种可提供精密的测量功能,如RMS电压、RMS电流、实功率、功率因素、电流波峰因素等,应用先进的DSP技术,可测量THD和50阶的电流谐波成份;此外还可应用LIST、PULSE和STEP 高阶编程功能来模拟交/直流电源扰动(PLD) 测试,也可透过SYNTHESIS(合成)功能来编辑不同的谐波分量,再组成使用者自身需求的各项失真波形。

Chroma 61809/61812/61815机种使用5吋LCD全触控萤幕,搭配直观简便的UI介面可让使用者快速熟悉仪器操作;远端介面则有USB、LAN、及选配的GPIB或CAN介面,可藉由电脑和Chroma Softpanel软体进行快速的数位控制;此外Chroma也提供仪器的控制驱动器,使用者可藉由LabVIEW软体来做控制系统的程式整合应用。

 高功率密度设计

Chroma 61809/61812/61815机种为61800回收式电网模拟电源系列的最新产品。其藉由先进的数位控制系统及新一代热能处理技术,以仅3U高的机体空间达成最大15kVA输出功率、350V宽范围相电压输出、单/三相输出模式、DC100%功率能力、能源回收等硬体功能,此外输出电压爬升/跌落等暂态能力更进一步获得提升,为整体功率密度达业界领先之突破性产品,为使用者带来划时代的电源测试解决方案。

在搭配系统应用部分,Chroma 61809/61812/61815机种的3U高度仅占系统机柜极少空间,可提供机柜更多空间安排弹性;此外其余同功率等级产品多为落地式的大型机体架构,对比之下,1809/61812/61815 机种则可放置实验桌上使用,大幅增加了电源仪器使用的便利性。

 直观的触控操作介面

Chroma 61809/61812/61815机种配备触控式操作萤幕,提供直观的UI介面让使用者快速进行多项设定和操作。其中的旋钮输入模式可针对欲设定的参数做放大显示,适用于需要微调参数的测试应用;全屏模式则可将所有量测值扩展至全屏,适用于完成输入设定后的观察环节,提供使用者更清楚的量测参数画面。

 全球通用的入电规格

Chroma 61809/61812/61815机种使用PF>0.98之主动式功率因数校正技术,可实现低能耗及高转换效率。此外为了囊括全球的用电范围, 61809/61812/61815机种具备三相200V±10% 至480V±10% 线电压之宽范围入电规格,可用于200V、220V、380V、400V、480V等三相用电环境,提供使用者可于任意地区启动机器而不须其余电压转换装置。

 电源干扰模拟(PLD)进阶编辑功能

Chroma 61809/61812/61815机种具备电源干扰模拟PLD(Power Line Disturbance)进阶编辑功能,可模拟多种电网异常及扰动状态以符合测试需求。包含STEP、PULSE、LIST 等编辑模式,以及SYNTHESIS、Inter-Harmonic、Harmonic Measurement等谐波和间谐波相关功能。其中STEP和PULSE模式提供单步或连续的电压变动,用来模拟电源干扰如周期瞬降,瞬间高压,电压渐降等; LIST模式可编辑更复杂的测试波形,包含100个序列可设定开始与结束的状态,波形成份可含AC和DC,几乎可组成想要的所有信号波形。运用这些模式,61809/61812/61815机种可模拟各种各样的电压瞬降,中断和变异的波形,同时做为符合IEC 61000-4-11(认证前测试)和-4-13/ -4-14/ -4-28的法规免疫性测试。

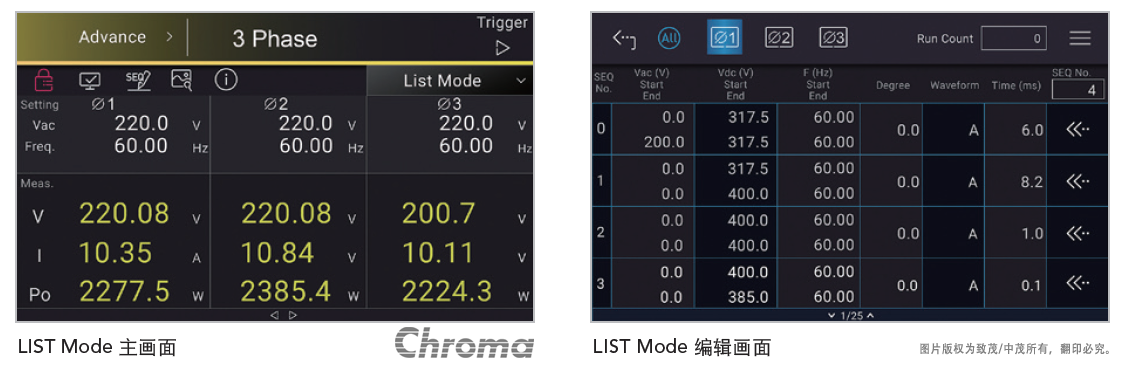

此外STEP、PULSE、LIST等模式配合全新的触控萤幕介面,亦大幅优化了操作和可用性。例如在LIST模式下,编辑页面可直接掌握所有序列的设定内容,且可透过搜寻功能快速找到欲调整的序列;此外亦可藉由点选、滑动等触控操作,以及复制、贴上等快速编辑功能来设定每个序列,提供使用者更直观方便的编程体验。

SYNTHESIS(合成)功能提供以50Hz或60Hz为基本频率来设定50阶的谐波成份,形成周期性的失真波形;Inter-Harmonic功能可在基频之外,设定另一个非谐波的变动频率成份,频率范围能从0.01Hz扫描到3000Hz,可借此帮助发现待测物输入端的谐振点或抗干扰的脆弱点;Harmonic Measurement功能可针对电压或电流做50阶的谐波量测,并显示基波电压、直流成分、以及总谐波失真度等数值。

Synthesis

 主从机并联功能

Master-Slave

Chroma 61809/61812/61815 机种具备主从机(Master-Slave)并联输出功能,能以总并联台数最多三台来满足更高的输出功率需求。使用者可藉由连接三台61815回收式电网模拟电源,以一台主机加二台从机的并联架构,实现9U硬体高度内含总输出功率45kVA的高功率密度配置。




 主要应用领域

一般电源及电网相关测试

Chroma 61809/61812/61815机种为定电压输出的交流电源,可应用于一般产品电源测试(如:家电产品,开关式电源) ,此交流源会对负载输出功率,同时以拉载过电流设定(OCP) 来进行保护。当待测物为会将能量回馈到电网的产品(如:太阳能逆变器,双向充放电机),在输出电压的同时若侦测到输出的功率为「负功率」时, Chroma 61809/61812 /61815机种就会启动能源回收机制,将逆变器所产生的逆灌电流和负功率能量转换到交流电网,可应用于正负电压/电流正反方向的全四象限,完成模拟电网相关的测试应用。

 application

电动汽车相关测试

Chroma 61809/61812/61815机种可对电动汽车产业相关产品,如电动车充电设备EVSE (Electric Vehicle Supply Equipment)及车载充电器OBC(On Board Charger) 等提供完善的电源测试解决方案,亦可完成EVSE测试规范SAE J1772 (AC Level 1, AC Level 2)、OBC中国QC/T 895标准等法规测试。此外,OBC的发展趋势正朝着双向充放电应用如V2G (Vehicle to Grid)、V2L (Vehicle to Load)及V2H (Vehicle to Home) 等技术做发展,而Chroma 61809/61812/61815机种具备能源回收功能、AC Load 选配功能、PLD进阶编辑功能,可满足此双向车载充电器BOBC(Bi-directional OBC)相关的各项测试应用需求。

application

 回收式交流负载功能

Chroma 61809/61812/61815机种可选配B618007-回收式交流负载Option,实现单一机体拥有交流电源和交流负载双功能。此功能主要可应用于EVSE充电站、混合式逆变器、不断电系统UPS、双向车载充电器BOBC等待测物相关测试。

强大的硬体能力

當Chroma 61809/61812/61815机种为交流负载模式时,不仅具备能源回收功能,可进行四象限拉载,且单机即可实现单相或三相操作模式,此外也支援最多三台单机并联功能,提供最高45kW的交流负载测试方案。

*Call for available

弹性的操作模式

Chroma 61809/61812/61815回收式交流负载具备定电流、定功率、定阻抗等基本模式。此外依附加设定参数为峰值因素CF,或电压/电流相位差θ,分别提供Rectified Mode、Lead/Lag Mode等操作模式。 Rectified Mode可模拟整流性负载特性,设定峰值因素CF为1.414~3,实现非正弦波的电流波形拉载。 Lead/Lag Mode可模拟电容性或电感性负载特性,设定拉载电流超前或落后电压0°~90°。

半波拉载功能

Chroma 61809/61812/61815回收式交流负载,于CC Rectified Mode提供半波拉载功能。在电压、电流为正弦波条件下,可提供正半周、负半周拉载,以及模拟SCR/TRIAC开关特性的90度Leading Edge、Trailing edge半波拉载。此功能可模拟调温/调光的家用电器、保护开关、感应马达等相关待测物的负载特性,测试电压源的输出稳定度。

稳定的拉载特性

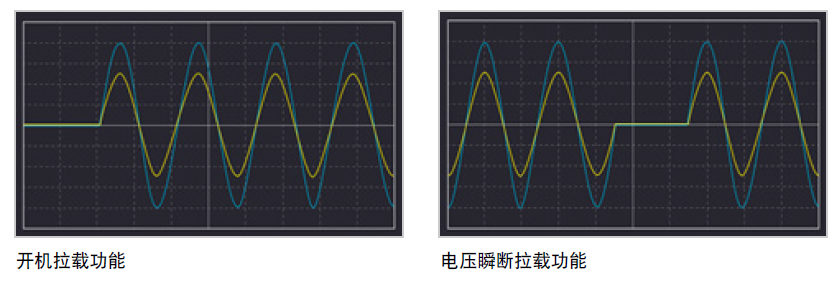

Chroma 61809/61812/61815回收式交流负载支援待载开机,且提供可测试电压源瞬断的Stand-By功能。在机器Load On后,可依电压源的启动或瞬断重启,做对应的即时拉载。可用来测试逆变器或不断电电源,在开机、电压瞬断或电压DIP等条件下拉载的承受能力。

了解更多请见:电脑图形化操作介面 Soft Panel Regenerative AC Load Function for Model 61800
