电动车车载充电器/DC-DC转换器自动测试系统 Model 8000

  • CE Mark
电动车车载充电器/DC-DC转换器自动测试系统
产品特色
  • 专业的自动化测试系统,用于测试EV车载充电器与DC-DC转换器
  • 支援QC/T 895及GB/T 24347相关标准,轻松实现电气与通信相关测试
  • 客制化治具与连接面板,可轻松快速进行待测物与设备间的连接、换件
  • 高度整合与开放式的架构,可以依照需求调整测试系统与范畴
  • 完整的报告输出能力
  • 搭配MES进行产线EOL测试与数据上传

  车载充电器自动化测试系统

车载充电器主要负责将充电桩的交流电,转换成直流电对动力电池充电,常见的功率规格为3.3kW、6.6kW、11kW、22kW,并且未来将有更大量的双向车载充电器透过V2X的模式被应用在EV上。Chroma提供了符合QC/T 895等相关标准测项,协助用户全面针对待测物各种应用模式进行验证。

单向车载充电器测试架构

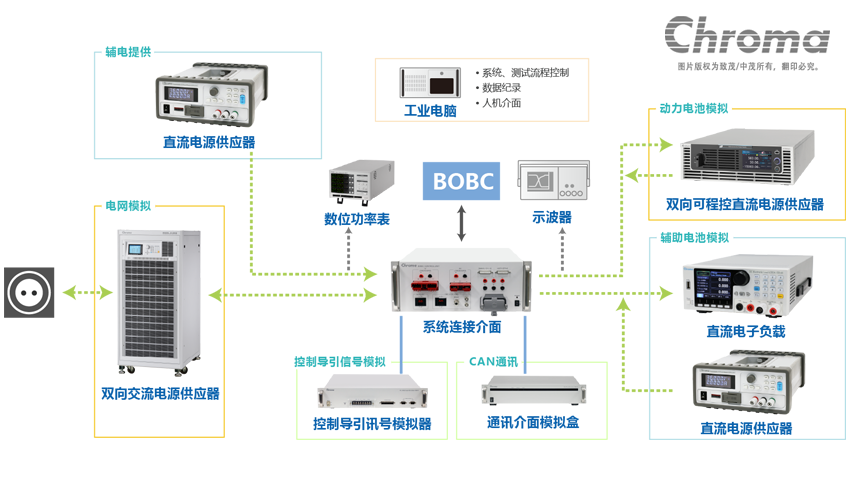

双向车载充电器测试架构

标准测试项目

  • CAN Communication Test (CAN基本通讯功能测试)
  • Charger Input/Output Test (输入输出测试)
  • Charger Line Regulation Test (输入效应测试)
  • Charger Load Regulation Test (负载效应测试)
  • Charger Hold On Adjust Test (在线条整测试)
  • Charger Fin Ramp Shut Down Test (输入频率极限测试)
  • Charger Fin Ramp Start Up Test (开机频率极限测试)
  • Charger Over Load Protection Test (过载保护测试)
  • Charger OVP Test (过电压测试)
  • Charger Peak Current Test (峰值电流测试)
  • Charger Ripple & Noise Test (涟波及杂讯测试)
  • Charger Short Circuit Protection Test (输出短路保护测试)
  • Charger Static Test (静态测试)
  • Charger Vin Ramp Shut Down Test (输入电压极限测试)
  • Charger Vin Start Up Test (开机输入电压极限测试)


  通信介面模拟器 (80618)

  • 透过Ethernet介面与 Chroma 8000 软体系统通讯
  • 全机共有四通道CAN Bus,支援CAN 2.0A及2.0B(29 位元)仲裁ID

  交流充电桩讯号模拟器 (80619)

  • 可设定CP PWM讯号的电压/频率/工作周期
  • ENABLE讯号提供12V,24V电压输出
  • AUX讯号提供独立16通道的12V,24V输出电压
  • 具备单一ETHERNET PORT输入控制功能输出
  • 于讯号输出端皆有保护线路,预防输出短路时进行保护

  单/双向车载充放电切换治具

  • 提供一高压接口供OBC待测物输出使用及DD待测物输入使用
  • 提供一AC三相电接口供OBC待测物输入使用
  • 提供一低压接口供DD待测物输出使用
  • 搭配Source经由治具的切换能提供待测物电池模拟电压
  • 提供双通道辅助电源接口
  • 提供双通道小电流拉载接口
  • 提供独立10组DMM讯号量测接口
  • 提供5V触发讯号及2组温度电阻模拟通道接口
  • 具备单一USB Port输入控制功能输出

  DC-DC转换器自动化测试系统

EV中至少会有一个DC-DC转换器,主要功能是将动力电池的电力转换成辅电输出供系统使用。Chroma提供自动测试解决方案,符合GB/T 24347相关规范,并可依照用户需求提供相关客制化测试。

标准测试项目

  • CAN Communication Test (CAN基本通讯功能测试)
  • DC-DC Input/Output Test (输入输出及效率测试)
  • DC-DC Line Regulation Test (输入效应测试)
  • DC-DC Load Regulation Test (负载效应测试)
  • DC-DC Hold On Adjust Test (在线调整测试)
  • DC-DC Over Voltage Protection Test (过电压保护测试)
  • DC-DC Peak Current Test (峰值电流测试)
  • DC-DC Ripple & Noise Test (涟波及杂讯测试)
  • DC-DC Short Circuit Protection Test (短路保护测试)
  • DC-DC Total Regulation Test (总效应测试)
  • DC-DC Vin Ramp Shut Down Test (输入电压极限测试)
  • DC-DC Vin Ramp Start Up Test (开机输入电压极限测试)
  • DC-DC Total Efficiency Test (总效率量测)
