Avec l'augmentation de la demande du marché pour une densité de puissance plus élevée, il est devenu critique pour les équipements de test de batteries d'atténuer les risques de sécurité en offrant une protection sûre et réactive pendant les tests. Les mécanismes de surveillance en temps réel et de protection automatique sont des caractéristiques qui permettent de tester en toute sécurité les batteries de haute densité. Le système d'essai de batteries régénératives de haute puissance modèle 17040 récemment introduit par Chroma prend en charge trois couches de surveillance et de protection automatisées en temps réel et répond aux normes d'essai dynamique à réponse rapide pour l'essai de blocs de batteries.
La première couche de protection automatique télécharge les séquences de test de charge/décharge vers les paramètres de protection et de coupure du matériel afin d'éviter toute erreur de charge/décharge en cas de défaillance de l'ordinateur. La deuxième couche de protection lit et analyse les données paramètres reçues d'un BMS ou d'un enregistreur de données, définit les données dans les réglages de protection et de coupure, et assure le suivi en temps réel de l'état interne du bloc batterie. La troisième couche de protection déclenche activement le matériel de protection externe qui mesure la tension et/ou la température du bloc batterie et coupe le contacteur principal de sortie pour éviter d'endommager le bloc batterie ou de blesser les utilisateurs si la première et la deuxième couche de protection ne fonctionnent pas. De plus, le feedback en temps réel des données du BMS peut modifier immédiatement les conditions d'essai pour répondre aux normes d'essai dynamique à réponse rapide du bloc-batterie.
Ces dernières années, Chroma ATE s'est montré agressif dans le développement de solutions de test optimales pour les cellules de batterie, les modules de batterie et les packs de batterie.

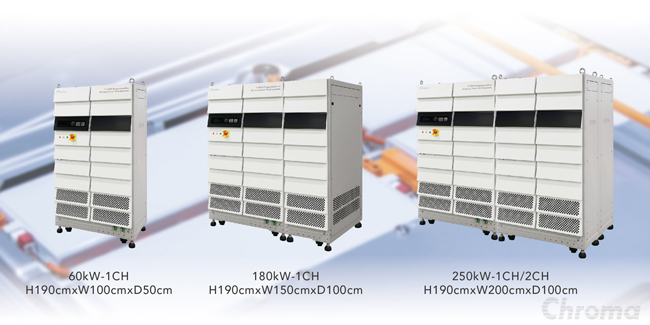

▲Regenerative Système de test du bloc d'accumulateurs
- Les principales caractéristiques du système de test 17040 sont listées ci-dessous :
- Intervalle de puissance de sortie max : 60kW/120kW/180kW/250kW/300kW
- Sortie tension/courant max. spéc. : 1000V / 750A. Sortie pleine puissance ou pleine intensité lorsque la tension est >700V.
- Précision de mesure <0,05%FS. Fonctionnement automatique de la plage tension/courant avec une précision de test supérieure à la norme.
- Vitesse de balayage rapide du courant (10% à +90%) : <2msec, temps de commutation de chargement/déchargement rapide (-90% à +90%) : <5msec
- Équations intégrales quadratiques implémentées dans des micrologiciels avec une fréquence d'échantillonnage élevée (50 kHz) pour augmenter la précision du calcul de la capacité pour les essais dynamiques.
- Fréquence d'échantillonnage des données du rapport d'essai la plus rapide : 10ms (mode Forme d'onde : 1ms)
- Fonction régénératrice d'énergie, rendement > 90%, PF > 0,95, THD<5%.
- Utilise le MOSFET SiC pour augmenter la fréquence de commutation, réduire l'échauffement de l'équipement, prolonger la durée de vie de l'équipement et améliorer la précision et la stabilité.
- Prise en charge simultanée de la charge/décharge de la batterie et de la fonction de simulation de batterie pour permettre aux utilisateurs de basculer librement.
- Conformité aux tests et à la certification du marquage CE

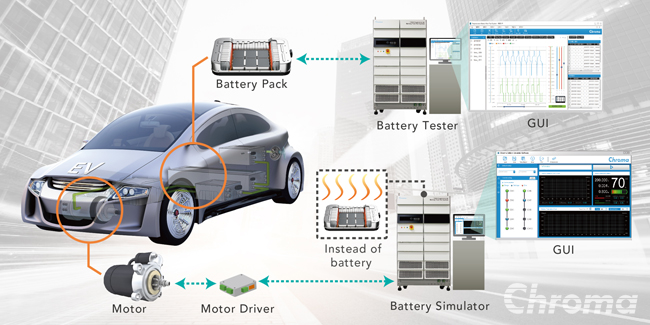

▲Switch pour les applications bimodes
Avec plus de 30 ans d'expérience dans l'instrumentation de test et de mesure, Chroma est en mesure de fournir une grande variété de solutions de test pour les batteries de puissance et de stockage. Il s'agit notamment des systèmes de test de batteries régénératives pour les cellules de batterie, les modules de batterie et les blocs de batterie, des systèmes de test BMS, des systèmes de test automatique EOL des blocs de batterie, des simulateurs de batterie et des super condensateurs. Ces solutions sont utilisées dans le monde entier par les fabricants et les laboratoires tiers. Pour toute question concernant ces solutions de test de batteries, veuillez nous transmettre vos coordonnées et nous vous contacterons pour un service supplémentaire.
Pour plus d'informations sur nos solutions de test pour batteries de puissance, veuillez visiter notre site web.
