EV OBC/DC-DC 컨버터 ATS Model 8000

  • CE Mark
EVOBC/DC-DC컨버터ATS
EVOBC/DC-DC컨버터ATS
주요 특징
  • EV OBC 및 DC-DC 컨버터를 테스트하기 위한 ATS
  • GB/T 40432 및 GB/T 24347 표준을 지원하여 관련 전기 및 통신 테스트를 편리하게 수행
  • 사용자 정의가 가능한 픽스쳐 및 연결 패널로 UUT와 테스트 장비를 쉽게 연결하고 부품을 원활하게 교체
  • 고도로 통합된 개방형 아키텍처로 테스트 시스템과 범위를 개별 테스트 요구에 맞게 조정
  • 테스트 보고서 컴파일 가능
  • 생산 EOL 테스트 및 데이터 업로드를 위한 MES 호환성
  • Supports test programs with simultaneous testing of multiple DUTs



온보드 충전기 ATS

온보드 충전기(OBC)는 충전기(EVSE)의 AC 전원을 DC 전원으로 변환하여 EV 배터리를 충전합니다. 현재 일반적인 OBC 전력 사양에는 3.3kW, 6.6kW, 11kW, 22kW가 포함됩니다. 그러나, 미래에는 V2X 모드를 통해 EV에 적용되는 양방향 온보드 충전기(BOBC)의 수가 증가할 것입니다. Chroma ATE는 GB/T 40432 및 기타 관련 테스트 표준을 준수하는 테스트 항목을 제공하여 사용자가 테스트 대상 장치(UUT)에서 다양한 애플리케이션 모드를 완벽하게 확인할 수 있도록 지원합니다.

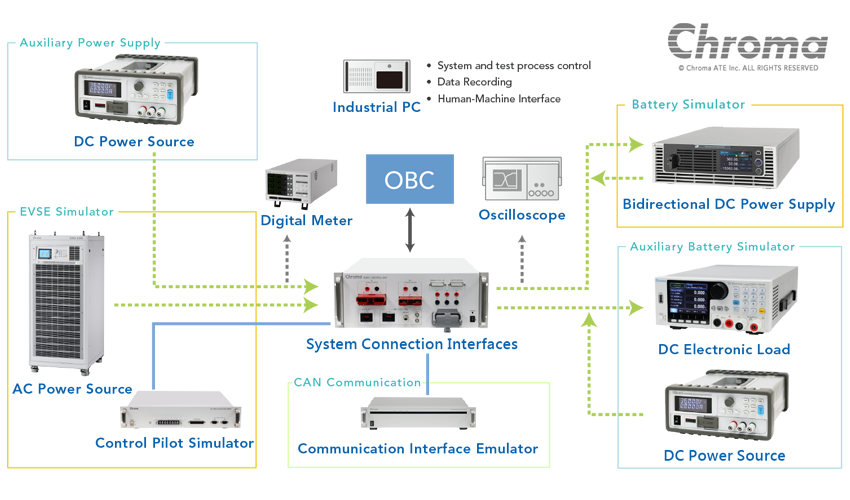

OBC 테스트 아키텍처

BOBC 테스트 아키텍처

표준 테스트 항목

Charge Mode

  • CAN Communication Test
  • Input/Output Test
  • Phase Angle Deviation Test
  • Inrush Current Test
  • Output Accuracy Test
  • Ripple & Noise Test
  • Overshoot Test
  • Load Dump Test
  • Line Regulation Test
  • Load Regulation Test
  • Fin Ramp Shut Down Test
  • Fin Ramp Start Up Test
  • Vin Ramp Shut Down Test
  • Vin Ramp Start Up Test
  • OVP/UVP/OPP Test
  • Phase Failure Protection Test
  • Open/Short Circuit Test
  • PWM Interruption Test

Discharge Mode

  • Voltage Accuracy Test
  • Frequency Accuracy Test
  • Dynamic Load Response Test
  • Voltage Distortion Test
  • DC Component Test
  • Discharging Efficiency Test
  • Static Power Test
  • Overload Capacity Test
  • OVP/UVP/OCP Test

Multifunctional Test Platform (Chroma 80700)

Chroma 80701

  • 4 independent CAN/CAN FD channels
  • 2 independent LIN Bus channels
  • Can output multiple trigger signals
  • Live counters, CRC, and UDS functions

Chroma 80702

  • 12 DI/DO channels
  • 2 channels of PWM output
  • 8 channels each of TTL input/output
  • DI/DO trigger interlock function

Chroma 80703

  • EV/EVSE switchable modes
  • CP PWM signal adjustment and measurement function
  • Supports simulation of CP and CC signal interruption and grounding
  • Programmable CP and CC loop resistance values

On-board Charger/DC-DC Converter Switchable Fixtures

  • Integrated I/O interface for easy and quick switching of DUTs
  • Supports single and bidirectional OBC
  • Provides ports for AC single/three-phase power, DC high/low voltage, and auxiliary power
  • Optional DC 600V/1200V HV port
  • DMM signal measurement port
  • Temperature simulation functionality

DC-DC 컨버터 ATS

각 EV에는 하나 이상의 DC-DC 컨버터가 내장되어 있으며, 이 컨버터의 기능은 배터리 전원을 시스템 사용을 위한 보조 전원 출력으로 변환하는 것입니다. Chroma는 GB/T 24347 사양을 준수하는 ATS를 제공하며, 사용자 요구에 따라 맞춤형 테스트 솔루션을 제공할 수 있습니다.

표준 테스트 항목

  • CAN Communication Test
  • Efficiency-weighted Test
  • Rated Power Test
  • Output Voltage Accuracy Test
  • Output Current Accuracy Test
  • Overshoot & Recovery Time Test
  • Ripple & Noise Test
  • Line Regulation Test
  • Load Regulation Test
  • Total Regulation Test
  • Vin Ramp Shut Down Test
  • Vin Ramp Start Up Test
  • Output Response Time Test
  • OVP/UVP/OCP Test

제품 문의

Select the models you wish to get a quote and click the button "Add to Inquiry Cart" below the table.
You may select multiple items at once. Click the inquiry cart icon on the right hand side of webpage to complete your inquiry.

모든 사양은 사전 고지 없이 변경될 수 있습니다.
선택
모델 번호
설명

EV OBC/DC-DC 컨버터 ATS

재생 그리드 시뮬레이터

양방향 DC 전원 공급 장치
