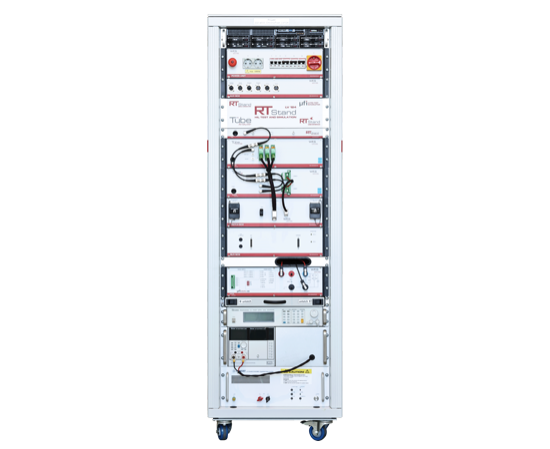

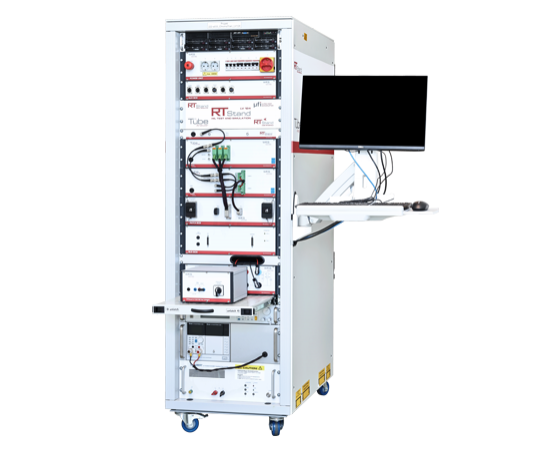

LV124/148自動化測試系統 RTStand Pro

LV124/148自動化測試系統
LV124/148自動化測試系統
LV124/148自動化測試系統
產品特色

OEM LV124/LV148 測試

Real-time 資料記錄與繪製

具多種測試情境搭配

測項的自動與手動測試
  • 支援多家LV124/LV148車用電子OEM電力測試規範 (如:ISO 16750-2、GMW 3172、VW80000等)
  • 降低測試期間的人為失誤與硬體建構時間
  • 重複驗證與再現測試失效情境
  • 完善的自我檢測系統
  • 即時產出測試結果或圖表
  • 基於NI TestStand、Labview的自動化測試系統
  • 支援Manual/Auto測項編程與執行
  • 支援Master/Slave的ATS遠程控制
  • 支援第三方溫箱客製整合
  • 支援8pins、24pins、48pins以及96pins的電力測試
  • 支援14pins的通訊測試 (CAN, LIN)
  • 選購高速網路(100/1000base T1), CAN/CANoe測試模組
  • 選購自動報表PDF匯出功能 (Ni Diadem)
  • 選購軟體維護合約以保持最新規範與操作功能

應用範圍:

  • 單一零部件輔電可靠度測試
  • 複合零部件輔電整合外部電力可靠度測試

什麼是LV124、LV148?

LV124、LV148為汽車工業中常見的車用電子可靠度測試標準規範,定義為3.5噸以下汽車相關的電氣、電子與相關系統的安全性需求規範,為德國汽車製造商們所聯合制定的企業規範,如Daimler、Audi、BMW、Volkswagen、Porsche...等。制定目的為了避免一般汽車於嚴苛環境行駛中導致車用零組件失效對行車安全造成影響。因此待測物(DUT)的測試範疇狹義來說會以車用電子為主,從ECU、DC Inverter、先進輔助駕駛系統(ADAS)到小至車燈、導航系統與娛樂系統等車輛相關零組件。隨著車用電力系統的演進與改革,為滿足更多的動力需求,車載的部分零組件已由傳統的12V、24V演進至48V,車廠製造商們進而再次制定LV148滿足相關的測試需求。

LV124 & LV148測試種類範疇

LV124與LV148之間有許多相同的測試內容,主要項目包含了電力、環境、機械、氣候與循環壽命等相關測試項目。以LV124為例,常見規範包含了ISO 16750-2、VW80000與GMW 3172等,然而各車廠或標準之間的差異大不相同,以電力性測試來說,部分標準會包含額外測試,如:EMC/EMI、多組電源聯合測試等,而其他標準僅測試純電力波形內容,因此測試細節往往取決於各車廠標準制定內容與定義。

測試架構差異比較

在常見的LV124、LV148測試中,會使用直流電源做為主要測試電源,並編寫相關測項與DUT執行測試。由於各車廠規範的測試項目(如波形、架構與情境)較為複雜且需要的單機種類也相當多樣,再加上需要人力進行設計與維護,以協助記錄波形與測試情境架設,不僅測試難度高也同時增加測試設備投入成本與時間,此外,建立單一項目規範往往不一定符合其他規範的測試範疇與待測物需求。

RTStand Pro ATS提供單一硬體架構下依照測試規範可快速完成設置並自動化執行多數的測試項目,且方便融入各種衍生的測試情境,測試的再現性相較於單機組成手動測試上,更加便利且快速重現測試過程。


手動與單機測試

全自動測試
測試和分析投入時間與成本較高 測試和分析投入時間與成本較低
人為錯誤潛在風險大 人為錯誤潛在風險小
不支援2/3的測試案例 支援90%測試案例
沒有通用設計對應DUT 提供通用的設計以適用於不同類型的DUT
不支援關鍵規範要求,如:監控、操作模式、氣候控制、通訊測試等 支援關鍵規範要求:包括監控、操作模式、氣候控制、通訊測試等
高人力需求 低人力需求
較少或無維護與支援能力 提供持續的維護與支援

測試硬體簡介

RTStand Pro ATS的硬體是依照LV124與LV148的測試項目所需,進行相應的單機設計開發後,整合成一系統。其組成包含由WKS所開發的信號產生器、四象限電源、數據採取單元與額外的電源與負載單機等。衍生設計中為了要滿足不同的待測物需求,額外設計Patch與Bus盒以便對應不同腳位測試所需,且對於需要外部溫箱控制與遠端連線等整合測試需求,開發出AUX盒進行對接。

軟體測試流程

RTStand Pro採用基於NI的VeriStand軟體平台所設計開發的測試軟體,並對應內部硬體所配置的Real-Time測試應用程序的使用環境。不僅簡化了硬體更換與繁瑣的軟體測項編寫測試以外,亦提供腳位Mapping、定義待測物狀態、標準測項載入、即時監控曲線畫面與自動報表產出等功能。


▲ Step 1: DUT定義、啟動測項
*Options: 能夠客製DUT的狀態

▲ Step 2: 定義測試程式與步驟

▲ Step 3: 輸出設定檔&執行測試

▲ Step 4: 多腳位監控與紀錄

▲ Step 5: 資料分析與自動PDF報表產生

▲ PDF報表
*Options: Diadem Deployment License from NI

衍生多種測試情境

RTStand Pro的測試系統依照待測物的情境與需求提供了三種測試情境:

  • Standard Test (標準測試)
    適合僅需要執行輔電的測試情境。
    如車燈、控制器等。
  • External Integrated Test (外部整合測試)
    適合需要外部強電電源供給下且LV124 ATS做為Slave供給輔電的測試情境。
    如DCDC逆變器、OBC、ADAS等。
  • Internal Integrated Test (內部整合測試)
    適合需要整合第三方弱電供給下且LV124 ATS做為Master供給輔電的測試情境。
    如ECU、整合環境溫箱等。

常見電力測試項目

LV124與LV148的電力測項中,主要是對於車用電子於車輛常見的電力特性進行規範制定與設計。由於電力測項會依照車廠、標準的不同而有不同的差異與定義,因此實際上測試波形會各有特色。
右圖依照VW80000與VW80148測試標準為例進行說明。

LV124/148的詳細測項差異請點此下載

支援規範一覽表

VOLKSWAGEN Others
  • VW80000_2022
  • VW82148_2013
TESLA LV124

AUDI
LAH4N0419091_2021
LAH4N0419091_SIT_2021

BMW
GS95024-2-1_2010
GS95024-2-1_2011
GS95024-2-1_2021
GS95024-2-1-ISELED_2010

MAN
MAN3499-2_2017
MAN3499-2_2020

VOLVO
VolvoLAH33721792 2022
PEUGEOT
PSAB217110

MCLAREN
MSL03040004_2012

FCA
CS00054_2018

DAIMLER
MBN10567_2018
MBNLV124_2013
and more...
ISO
  • ISO 16750-2_2023
  • ISO 21780_2020
GENERAL MOTOR (GM)
  • GMW 3172_2018

WKS簡介



WKS Informatik 擁有超過25年與國家儀器(NI)合作夥伴經驗,在LabVIEW/TestStand架構方面具雙重認證,並致力於為客戶提供創新且高經濟效益的解決方案,以滿足最具挑戰性的軟硬體設備需求。

核心業務圍繞著當今最重要的汽車趨勢之一:自動駕駛。聚焦LV124、LV148,為汽車電氣測試提供交鑰匙解決方案,總部位於德國南部汽車產業中心地帶,透過全球合作夥伴與分銷網絡為客戶提供完善的服務支援。
