模組式直流電源供應器 Model 62000B

模組式直流電源供應器
模組式直流電源供應器
產品特色
  • 電壓輸出範圍:1 ~ 150V
  • 電流輸出範圍:0 ~ 2000A (系統輸出)
  • 功率輸出範圍:每個模組1.5kW,模組並聯系統可達120kW
  • N+1冗餘機制
  • 高功率密度(464 mW/cm³ = 7.13 W/In³)
  • 熱插拔維護功能
  • 老化&電鍍應用
  • 遠端感測補償機制
  • 遠端ON/OFF控制(轉接點)
  • CAN Bus控制介面
  • DC OK訊號輸出

你需要訂製大功率直流電源嗎? ( Please Click here )

Chroma 62000B系列模組式直流電源供應器,提供許多獨特優點供老化燒機與電鍍電源應用。這些特點包括N+1冗餘機制、高功率密度、熱插拔維護、遠端ON/OFF 控制且可經由CAN bus介面編程遠端控制監視。

62000B系列提供五種不同型號的電源模組,電壓範圍1V到150V,電流範圍10A到90A,此外有兩種模組外框可容納3個及6個電源模組並聯操作達到4.5KW及 9KW輸出功率。為了滿足使用者大功率電源需求,此62000B可經由CAN Bus介面及CSU管理並聯達14個外框,功率可達 120KW,電流可達2000A的直流電源供應器系統。

綜合上述的功能與規格,62000B系列直流電源供應器系統適合於長時間及系統不允許中斷等環境使用,此系統具有以下優點:

  • 可彈性擴充系統輸出容量
  • 最新交換式電源設計具有體積小及重量輕特色,易於運送安裝維修,更換容易且不佔空間
  • 具有功率因數改善線路PF>0.98,可使電力利用率好且不會有虛功率及諧波干擾用電
  • 具有N+1 Redundant系統,單一模組故障時不影響系統使用以降低供電風險
  • 模組式電源管理及熱插拔使用易於現場維修解決及備品

 62000B應用範圍

62000B模組式直流電源供應器具有高功率密度和經濟的價格。當輸出操作在定電流模式時,其低電流漣波特性可滿足電鍍電源或電池充電的使用需求。另外,此模組式直流電源操作在定電壓輸出模式時,可供老化燒機應用,如LCD面板、DC-DC轉換器、汽車用逆變器、筆記型電腦等,以及許多其他類型的電子裝置與設備。

62000B系列電源適合於工業應用如下:

  • 直流轉換器/逆變器/風扇類產品燒機(Burn in)
  • 保險絲/開關/線材/接頭等產品耐流測試
  • 電鍍(銅箔&SMD零件)及電解電源應用
  • 半導体元件燒機電源
  • 水電解處理電源
  • 航空馬達供電維護電源
  • 石墨電熱器電源
  • 高聚光太陽能板崩應電源
  • 模擬電池電源及電池充電化成設備應用

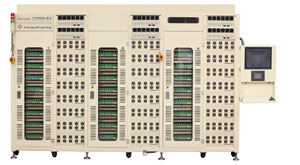

客戶應用1:開關元件21,600A耐流測試 客戶應用2:電池芯充電化成系統電源

 功率因素修正電路(PFC)

功率因素修正電路(PFC)已納入於62000B 之中,提供輸入功率因素到0.98以上,以符合IEC61000-3-2需求。此功率因素修正電路不但降低輸入電流,而且保持操作效率超過80%。選購的虛擬圖型化控制 (SoftPanel)軟體藉由CAN介面允許控制和監視輸出電源系統。

 熱插拔操作維護

具有N+1冗餘機制和熱插拔的功能,62000B系列模組式直流電源供應器可應用於24小時不間斷操作,譬如SMD電鍍生產線,以及產品生命老化測試等等,如供IT產品DC/DC轉換器、LCD背光逆變器。

為了持續性的操作應用,模組式熱插拔設計允許工程師當場更換故障的模塊而不須關閉整個系統。

 高功率直流電源應用

62000B模組式直流電源供應器可提供並聯高功率輸出達120kW,最大電流經由CSU(控制&監督系統單元)達2000A。每個機箱設計配合最大功率9kW並包含電均流輸出功率以確保系統穩定性。此外,為了方便控制均勻大功率系統,控制&監督系統單元提供設定與顯示輸出並經由標準CAN Bus通訊協定。

A620007 CSU主要特點

  • 具有單一前面板控制此大電源系統
  • 獨立功能鍵及飛梭旋鈕調整
  • 精準的電壓及電流輸出量測
  • 標準類比控制介面
  • 標準CAN遠端控制介面
  • 選配乙太網路控制介面
  • 使用者自行定義的I/O介面


▲控制&監督系統單元


▲客製大功率電源服務

 並聯的控制方式

  • 方式A:使用者透過CSU可做類比輸入/輸出控制、遠端數位控制(CAN/Ethernet)及前面板手動控制。
  • 方式B:使用者可透過遠端控制介面(CAN)連接電腦控制。
    註:致茂可提供Softpanel(應用軟體)予使用者應用。
  • 方式C:使用者可透過遠端控制ON/OFF(乾接點)此並聯操作輸出。
    註1:使用者不可以即時調整輸出電壓值當並聯輸出為ON。
    註2:並聯輸出電壓值為固定出廠值。
    註3:假如使用者欲調整輸出電壓值,請解除並聯為單機操作執行。
    註4:輸出ON/OFF鍵控制電壓達到設定值時間延遲約需10秒。

產品詢價

所有規格如有更改,恕不另行通知。
選擇
型號
敘述

模組式直流電源供應器

三個電源模組外框

六個電源模組外框

直流電源供應器模組 15V/90A/1350W

直流電源供應器模組 30V/50A/1500W

直流電源供應器模組 60V/25A/1500W

直流電源供應器模組 80V/18A/1440W

直流電源供應器模組 150V/10A/1500W

控制&監督系統單元(CSU)

模組外框專用的 CAN Bus 控制介面

電源模組外框之專用19'機框耳架

CSU專用的 Ethernet 介面卡

AD-Link PCI 7841 CAN Bus 控制介面卡

19" 23U標準系統機箱

19" 41U大電源(72kW) 系統整合機箱

CSU專用的19" 機框耳架

62000B系列電腦圖形化操作應用程式

NI USB-8473高速USB轉CAN介面

模組外框與CSU用USB數位控制介面外接盒

模組外框與CSU用GPIB數位控制介面外接盒

模組外框用類比輸入/出控制(APG)及監視介面外接盒

模組外框與CSU用RS-485數位控制介面外接盒
