8K対応ビデオ信号発生器 Model 2238

  • Taiwan Excellence
8K対応ビデオ信号発生器
8K対応ビデオ信号発生器
8K対応ビデオ信号発生器

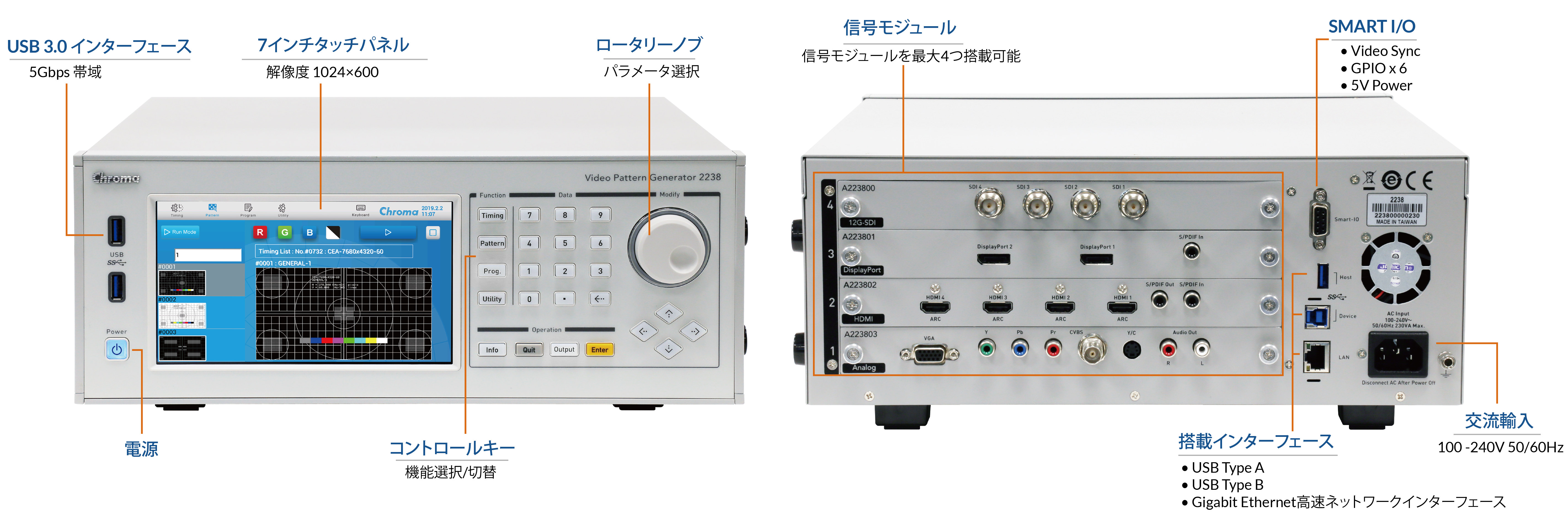

特長
  • 8Kスーパーハイビジョン対応(7680×4320/8192×4320)
  • 独立したグラフィックコアによる8K信号パターン切換速度200ms以下を達成
  • 信号モジュールを4基まで搭載可能
  • 信号モジュールごとに異なる解像度とパターン出力が可能
  • 7インチの1024×600高解像度タッチパネルとGUI
  • BMPフォーマット対応
  • USB3.0対応
  • Gigabitイーサネットインターフェース搭載
  • HDMI 2.1 信号モジュール (オプション)
    • FRL (Fixed Rate Link) モード
    • 3 / 6 / 8 / 10 / 12G モード
    • 3 / 4 レーンモード
    • RGB 4:4:4/YCbCr 4:4:4, 4:2:2, 4:2:0
    • HDCP (High-Bandwidth Digital Content Protection)version 2.3, 2.2, 1.4
    • DSC (Display Stream Compress) version 1.2a
    • EDID / eARC / SCDC / HDR 10 / HLG 形式
    • 8K BMP ファイル形式
  • HDMI 2.0b信号モジュール(オプション)
    • 8K×4K 60Hz出力(4HDMIポート)
    • 4K×2K 60Hz出力(1HDMIポート)
    • 600MHzまでのピクセルレート(6Gbps TMDS rate)
    • RGB 4:4:4/YCbCr 4:4:4, 4:2:2, 4:2:0
    • HDCP 2.2/1.4
    • 広色域サポート(ITU-R BT 2020/DCI-P3)
    • HDR試験対応(HDR infoframe&metadata/EOTF)
    • SCDC(status&control data channel)リーダー
  • Display Port 1.4信号モジュール(オプション)
    • 8K×4K 60Hz出力(2DP)
    • 4K×2K 60Hz出力(1DP)
    • 1レーンにつき1.62/2.7/5.4/8.1Gbps
    • HDCP 2.2/1.4
    • DPCD(Display Port Configuration Data)リーダー
    • MST(Multi-Stream Transport)試験対応
    • HDR試験対応(metadata/EOTF)



 8Kスーパーハイビジョン対応アプリケーション

モジュール方式を採用し、8Kスーパーハイビジョン解像度(7680×4320/8192×4320)試験が可能です。1つの信号モジュール(HDMI/DP)につき、30Hz/60Hzの8Kスーパーハイビジョン解像度試験に対応しており、4信号モジュールまで搭載可能、8Kのすべての試験を行うことができます。

support 8K

 マルチファンクション設計

  • 独立したグラフィックコアのモジュール設計
  • 4つまでモジュールを増設でき、モジュール毎にタイミングとパターン出力を行うことができます。

Gigabitイーサネット/USB3.0インターフェース搭載

  • Gigabitイーサネットコントロール&USB3.0データ転送対応
  • オンラインリモートコントロールにより試験データのセットアップ及びダウンロード&アップロード可能
  • IPアドレス設定機能によりテストデバイスの状況をコントロール&モニタリング可能
  • USB3.0インターフェースで5Gbps帯域まで高速データ転送可能

インスタントパターンビュー&タッチパネル

  • インスタントパターンビュー機能搭載
  • タッチパネルから直接アイコンパターンを作成、編集が可能
  • 7インチ1024×600解像度のタッチパネル搭載
  • 直感的かつユーザーフレンドリーなソフトウェア

GUI

  • グラフィカルユーザーインターフェースによる簡単操作
  • シンプルで分かりやすいタイミング/パターンパラメーター設定
  • リアルタイムパターン編集&プレビュー
  • 多彩な試験要求に合わせたプログラム内容

包括的なテスト機能&パターンライブラリー搭載

  • ディスプレイパネル試験向けにジオメトリパターン(カラーバー、グレースケール&ドット)、8Kbmpフォーマット及び多彩な機能をサポート
  • HDCP試験機能(Ver1.3/1.4/2.2対応)
  • HDRテスト用のHDRMetadataの設定と送信

  A223800 12G-SDI信号モジュール

  A223801 DisplayPort信号モジュール

  A223802 HDMI2.0b 信号モジュール

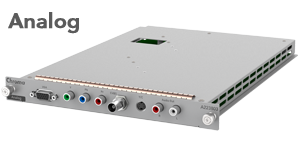

  A223803 アナログ信号モジュール

  A223804 USB type-C信号モジュール

  A223805 HDMI2.1 信号モジュール

  A223806 DVI信号モジュール

  A223809 Audio Test Module (近日発売)

  A223812 HDMI 8K Media Player Module (近日発売)


製品お問合せ

当社のウェブサイトをご覧いただき、ありがとうございます。
べてのチェックボックスを選択していただき、下記の「お問合せカートに入れる」をクリックしてください。
右側の「お問合せカート」をクリックして、次のステップへお進みください。

仕様は予告なく変更される事があります。
