配接器/充電器自動測試系統 Model 8020

  • CE Mark
配接器/充電器自動測試系統
配接器/充電器自動測試系統
產品特色
  • 可支援同時一次測多顆待測物,大幅提昇生產線產能
  • 兼具Chroma 6000系統的測試效能,與8000系統靈活的硬體架構
  • 針對配接器/充電器特性優化的標準測試項目,測試效能佳
  • 特別針對生產線上使用所需,軟體功能操作簡單
  • 彈性架構軟體平台
    • 測試程序編輯功能
    • 測試報告格式編輯功能
    • 測試報告產生器
    • 統計分析報表編輯功能
    • 用戶權限設定
    • 發佈控制
    • 活動紀錄
    • 支援 Bar Code Reader
  • 因應業界新測試需求,可擴充硬體與增加新測試項目
    • 符合Energy Star 平均效率測試
  • 特別設計機櫃,更適合使用於生產線
  • Windows7/10以上的作業環境

News:


Chroma 8020配接器/充電器自動測試系統是在生產線上測試配接器與充電器的最佳測試系統,8020可支援同時一次測試多顆待測物,大幅提昇生產線產能,並且兼具 Chroma 8000系統靈活的硬體架構,可選擇多種硬體例如交流電源供應器、電子負載、時序/雜訊分析儀、功率表等。

8020特別針對配接器與充電器特性,量身訂作並優化標準測試項目,測試效能佳,符合大量生產要求,另外,軟體功能操作簡單,容易使用,符合生產線需求。

Chroma 8020 測試系統已針對業界的新測試需求,擴充硬體與增加新的測試項目例如符合Energy Star要求的平均效率測試等。另針對業界未來的新測試需求,可彈性加入具有報表製作、統計分析和管理功能的Chroma 8020測試系統軟體,能夠產生各種測試報表,進行系統管理,滿足現代化品保和生產線的需求。另外,此系統也能與製造資訊系統(Shop-Floor System)連線,以控制生產流程。

Chroma 8020 自動測試系統運行於Windows7/10以上的作業環境下,在簡單易學的Windows環境下為測試工程師提供專用的電源測試系統,並且方便使用Windows資源。

  優化的測試項目

Chroma 8020自動測試系統配備了針對待測物(配接器/充電器)特性優化後之標準測試項目,使用者只需在標準測試項目上定義測試條件和測試規格即可測試。優化後的測試項目涵蓋了7類電源測試要求:輸出特性(Output Performance)檢測待測物的一般性能、輸入特性(Input Characteristic)檢測電源的輸入參數、穩定度測試(Regulation Tests)檢測待測物在輸入電源和負載變化時的穩定性、時序和瞬態(Timing & Transient)測量開機及關機時的瞬時狀態及各事件的時間、保護測試(Protection Tests)觸發電源的保護電路、特殊測試(Special Tests)和特殊功能(Special Features)提供了測試電源的特殊功能與方法。

輸出特性測試

  1. 直流輸出電壓
  2. 直流輸出電流
  3. 直流輸出功率
  4. 峰對峰值雜訊
  5. 有效值雜訊
  6. 效率
  7. 測試中調整
  8. 過沖電壓

輸入端特性測試

  1. 湧浪電流測試
  2. 輸入有效值電流
  3. 輸入功率
  4. 輸入功率因素
  5. 輸入斷電測試
  6. 輸入電壓緩升/降測試

穩定度測試

  1. 電壓穩定度
  2. 負載穩定度
  3. 電壓/負載整合穩定度
  4. 動態負載穩定度
  5. 同步動態負載穩定度

時序以及暫態特性測試

  1. 開機時序
  2. 上升時間
  3. 下降時間
  4. 關機時間

保護特性測試

  1. 短路測試
  2. 過載保護
  3. 過電壓保護

特殊測試

  1. 平均效率測試
  2. ID pin 訊號量測
  3. Quick Charge 2.0 驗證測試
  4. Pump Express 充電器測試

特殊功能

  1. TTL信號控制
  2. 繼電器控制

  自動測試系統軟體平台

Chroma 8020自動測試系統的軟體平台,特別針對生產線上使用所需,整個軟體功能操作簡單。Chroma 8020自動測試系統的軟體運行於Windows7/10以上的作業環境,為其提供了必要的週邊支援。

自動測試系統軟體平台

  手機充電器共模雜訊量測解決方案

研究發現智慧型手機使用電容屏的多點觸控螢幕,在充電過程中來自AC-DC充電器所產生的共模雜訊電壓突波在觸控時進入面板,嚴重影響觸控性能,常導致觸控讀取不準確或造成假性觸控訊號,因此手機廠商合力制定IEC62684標準,規範電池充電器的雜訊頻譜規格。

IEC62684 MoU標準規範定義了行動裝置充電器的共模雜訊的組成成分、規格限值與量測設置建議,致茂電子共模雜訊測試解決方案符合IEC62684規範要求且能快速穩定地進行充電器共模雜訊量測;Chroma 80611 時序/雜訊分析儀內建4Mhz低通濾波器,可滤除<250ns高频noise,符合可忽略<250ns高频noise的量測要求,搭配Chroma 8020系統達到自動化測試,滿足產線快速量產測試需求。

充電器共模雜訊基本測試架構

 Charger Structure

設備 型號 應用
輸入源 Chroma 6500/61600/61500 AC Source IEC62684規範要求測試輸入電壓253Vac/50Hz
高通濾波器 Chroma設計 滤除50Hz基频漣波成分,且不會造成高頻noise衰減失真

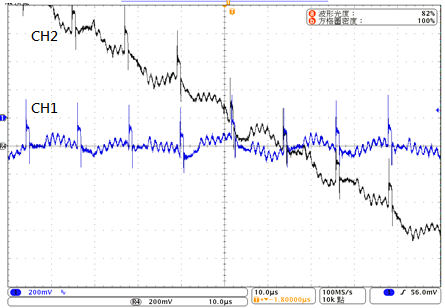

▲ 上述波形CH2含50Hz基频漣波成分,CH1為經HPF濾波後,沒有造成高頻noise衰減或失真
共模雜訊量測儀 Chroma 80611時序/雜訊分析儀 内建4MHz LPF可滤除<250ns高频noise,符合IEC62684規範要求


與示波器量測比較

Chroma 80611 時序/雜訊分析儀採用類比電路量測方式應用於敏感的共模雜訊量測,可有效排除不穩定、不連續等非預期的干擾突波,穩定正確的量測共模雜訊;另外Chroma 80611的差模量測架構有別於示波器共地架構,可避免在multi-UUT測試時,待測物輸出共地造成雜訊特性互相影響問題。

示波器是以Digitizing方式量測,會量測所有screen上或cursor內的max峰值,包括不連續/不穩定的雜訊,及並非待測物本身特性產生的不想要量測到外來的干擾雜訊。





功能規格 Chroma 80611 示波器
Resolution 400mV/15bit
2V/14bit
8bit
記憶體長度參數設定影響量測精準度與測試時間
一次測試多顆待測物測試速度 可同時讀取所有通道量測數值 只能單通道各別量測,逐一讀取量測數值
通道數(台) Chroma 80611: 10CH
Chroma 80614: 4CH
一般示波器(4CH)沒有external trig埠,量測時序時,必需犧牲一個通道接AC source transition訊號
量測架構 差模量測:Multi-UUT同時測試時,可避免待測物noise特性互相耦和干擾 共模量測:待測物輸出共地,可能造成輸出特性相互影響

 電源自動測試系統軟體版本與Windows版本對照表
